在現代電子設備中，電路電壓的穩定性是確保設備正常運行的關鍵因素之一。然而，雷電、靜電放電（ESD）以及電源波動等瞬態過電壓事件常常威脅著電路的穩定性和可靠性。防雷壓敏電阻（Varistor）作為一種重要的過電壓保護元件，在保障電路電壓穩定性方面發揮著作用。本文將探討防雷壓敏電阻的工作原理、性能特點、應用場景以及選型建議，幫助讀者了解其在電路保護中的重要性。

一、工作原理

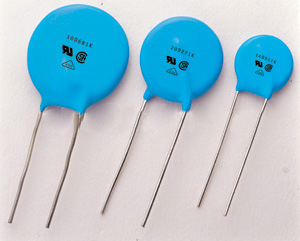

防雷壓敏電阻是一種非線性電阻器，其核心材料通常為氧化鋅（ZnO）或碳化硅（SiC）。它的電阻值會隨著外加電壓的變化而顯著改變。在正常工作電壓下，壓敏電阻呈現高阻態，幾乎不導通電流；而當電路中出現過電壓時，壓敏電阻的電阻值會急劇下降，迅速導通大電流，從而將過電壓鉗位在一個安全的范圍內，保護后續電路不受損壞。

這種特性類似于“電壓開關”，使得壓敏電阻能夠快速響應瞬態過電壓事件，例如雷擊或開關操作引起的電壓尖峰。其響應時間通常在納秒級別，遠快于其他保護器件（如氣體放電管或TVS二極管），因此特別適合用于高頻或高靈敏度的電子設備中。

二、性能特點

1、高能量吸收能力：壓敏電阻能夠吸收瞬態過電壓事件中的大量能量，避免這些能量直接作用于電路中的敏感元件。例如，在雷擊事件中，壓敏電阻可以吸收數千焦耳的能量，確保設備的安全運行。

2、快速響應時間：如前所述，壓敏電阻的響應時間短，能夠在過電壓出現的瞬間迅速動作，有效抑制電壓尖峰。

3、寬電壓范圍：壓敏電阻的鉗位電壓范圍廣泛，可以從幾伏到幾千伏，適用于不同電壓等級的電路保護需求。

4、長壽命與可靠性：壓敏電阻在正常使用條件下具有較長的使用壽命，能夠承受多次過電壓沖擊而不失效。然而，需要注意的是，壓敏電阻在多次承受大能量沖擊后可能會逐漸老化，因此在高風險環境中需定期檢查或更換。

三、應用場景

防雷壓敏電阻廣泛應用于各種電子設備和電力系統中，以下是幾個典型的應用場景：

1、電源電路保護：在交流或直流電源輸入端，壓敏電阻常用于抑制雷擊或電網波動引起的過電壓。例如，家用電器、工業設備以及通信基站的電源模塊中，壓敏電阻是標準配置之一。

2、信號線路保護：在通信設備、數據線或傳感器接口中，壓敏電阻可以防止靜電放電（ESD）或感應雷擊對信號線路的干擾和損壞。

3、工業控制系統：工廠自動化設備、PLC控制器等對電壓穩定性要求高的場合，壓敏電阻能夠有效抑制由電機啟?；蚶^電器動作引起的電壓瞬變。

4、新能源領域：太陽能逆變器、風力發電系統等新能源設備中，壓敏電阻用于保護電路免受雷擊或電網異常的影響。

四、選型建議

選擇合適的壓敏電阻對于電路保護至關重要，以下是幾個關鍵的選型參數：

1、標稱電壓（Vn）：壓敏電阻的標稱電壓是指其在直流1mA電流下的電壓值。選型時，標稱電壓應略高于電路的[敏感詞]工作電壓，以確保壓敏電阻在正常工作時不會誤動作。

2、[敏感詞]鉗位電壓（Vc）：這是壓敏電阻在承受[敏感詞]浪涌電流時的電壓值。鉗位電壓應低于被保護電路的耐受電壓，否則可能無法有效保護電路。

3、能量吸收能力：根據應用場景中可能出現的過電壓能量等級，選擇能夠承受相應能量的壓敏電阻。例如，雷擊頻繁的地區需選擇高能量型號。

4、尺寸與封裝：壓敏電阻的尺寸直接影響其散熱性能和安裝方式。在高功率應用中，通常需要選擇較大尺寸或帶散熱設計的型號。

五、局限性及解決方案

盡管壓敏電阻具有諸多優點，但也存在一些局限性：

1、老化問題：壓敏電阻在多次承受大能量沖擊后，其性能會逐漸退化，可能導致保護失效。解決方案是定期檢測或采用冗余設計，例如并聯多個壓敏電阻。

2、漏電流問題：在高溫或高濕度環境下，壓敏電阻可能產生較大的漏電流，影響電路正常工作。此時可以選擇漏電流較小的型號或增加散熱措施。

3、響應速度的極限：雖然壓敏電阻的響應速度很快，但對于某些超高頻或超快速的過電壓事件（如EFT），可能需要結合TVS二極管或氣體放電管使用，形成多級保護電路。

防雷壓敏電阻作為電路電壓穩定性的“守護者”，其重要性不言而喻。通過合理選型和應用，壓敏電阻能夠有效抵御雷擊、靜電放電等過電壓威脅，確保電子設備的安全運行。對于工程師和設計人員來說，了解壓敏電阻的特性并掌握其選型技巧，是設計高可靠性電路的重要一環。
